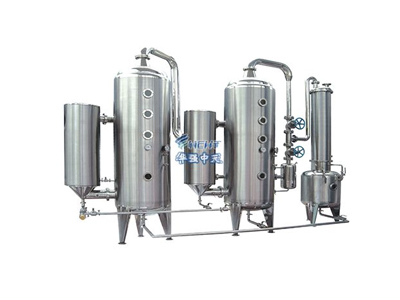

一、多效濃縮器產品描述
多效濃縮器是指擁有多個加熱室和蒸發室組合的真空濃縮裝置，主要適用于中西藥、淀粉糖、食乳品、生物制藥、釀酒、化工等行業對熱敏性物料的濃縮、蒸餾以及有機溶媒(如酒精)等的濃縮提取，一般采用真空減壓濃縮工藝，配備真空系統，濃縮時間短，能有效降低對熱敏性物料有效成分的破壞，可實現二次蒸汽的充分循環利用。該設備與物料接觸部分均采用高級不銹鋼材質制造，具有良好的耐腐蝕性，符合GMP安全衛生標準。
二、多效濃縮器工作原理
多效蒸發是把幾個加熱室、蒸發室相互依次串聯在一起的蒸發操作，可以使蒸汽有效并且多次利用，提高蒸汽的利用率。多效是要求后效的操作溫度、壓力均比前一效低，引入前一效的蒸汽作為后一效的加熱源，相當于后效當作前一效的冷凝器，多效蒸汽器只需要第一效有生蒸汽。一般多效的二效或者最后一效都是在真空的狀態下操作的，由于后效的加熱源均來自于一效的二次蒸汽，故減少了生蒸汽的用量。需要強調的是蒸發量與傳熱量成正比，所以多效只是減少了生蒸汽用量，蒸發量即處理量并沒有增加。
多效濃縮器主要由多效加熱室、蒸發室，多效加熱室、多效蒸發室，冷凝器，冷卻器，受液罐等構成，另外除沫器、多效二次蒸汽管道、真空系統、CIP接口等組件。
多效濃縮器主體設備均采用SUS304/316L高級不銹鋼制作而成，內筒壁采用機械拋光或電解鏡面拋光，外筒壁采用304全焊接結構保溫，外表面采用鏡面或亞光處理;筒體對外連接口采用衛生快開接頭，安全衛生無死角，符合國家GMP衛生標準;
三、多效濃縮器結構特點
1、多效濃縮器主體設備均采用SUS304/316L高級不銹鋼材質制作而成，內外精拋光，防止物料粘壁，不易結垢、堵塞、粘壁、起泡，容易清洗;
2、設備傳熱性能好，蒸發效率高，節能效益好，采用多效同時蒸發，二次蒸汽得到更加充分利用，耗能量更低，冷凝冷卻面積大，回收效果好;采用推拉式自鎖專利技術出渣門，不銹鋼硬管出液，安全可靠，滴液不漏;
3、根據工藝需要，可實現負壓、常壓等多種提取操作，切換閥門即可，操作簡便;采取減壓濃縮操作，蒸發溫度低，提高蒸發速度，防止物料粘連、減少泡沫形成，提升成品濃度;
4、多功能操作特點：(1)可回收酒精濃度80%左右;(2)單效、雙效、三效可反復并罐收膏;(3)可實現間歇、連續進料;
5、整機結構緊湊，占地面積小;溶劑在設備內密閉循環使用，可減少50%以上投入量，投資小，效益高，有效降低環境污染，符合GMP標準要求。
四、多效濃縮器質量標準
設計、制造、監檢、檢驗執行：
1、《中華人民共和國特種設備安全法》
2、SFDA 《藥品生產質量管理規范》
3、TSG21—2016《固定式壓力容器安全技術監察規程》
4、GB150—2011《壓力容器》
5、NB/T47015—2011《壓力容器焊接規程》
6、NB/T47013—2015《承壓設備無損檢測》
7、HG/T20584—2011《鋼制化工容器制造技術要求》
8、GB/T151-2014《熱交換器》
