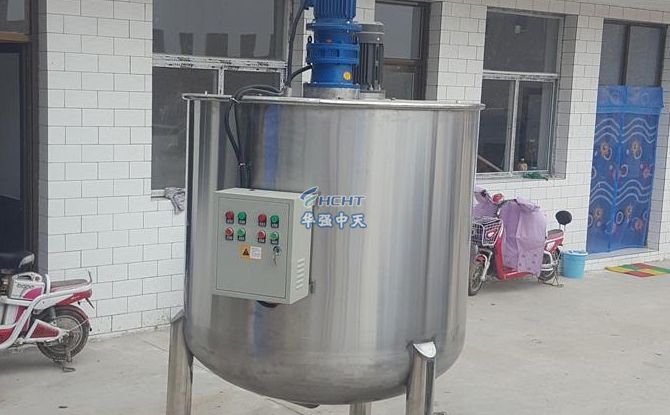

雙層攪拌罐的制作方法

　　本實用新型涉及一種雙層攪拌罐，包括罐體，罐體內設置有攪拌軸以及設置在攪拌軸上的攪拌器，所述攪拌軸設置有驅動其轉動的驅動機構，所述攪拌軸上設置有消泡器，所述消泡器包括第一轉動件以及若干數量的攪拌筋，所述第一轉動件與所述攪拌軸樞轉連接，所述攪拌筋的一端與所述第一轉動件固定連接。本實用新型技術方案，具有結構簡單、攪拌更加均勻、更加減少氣泡產生的技術效果。

　　雙層攪拌罐，通常包括罐體，罐體內設置有攪拌軸以及設置在攪拌軸上的攪拌器，所述攪拌軸設置有驅動其轉動的驅動機構。攪拌物料時，物料的均勻度存在不足，并且容易產生氣泡。現有技術中，為了減少氣泡產生，攪拌器采用若干數量的攪拌葉，在攪拌葉上設置消泡器，其消泡器包括轉動件以及若干數量的攪拌筋，其轉動件與該攪拌器樞轉連接，其攪拌筋的一端與該轉動件固定連接，但是此種方案，攪拌軸轉動時，由于轉動件是樞轉連接在攪拌器上，從而，攪拌器攪拌物料時，由于消泡器整體在攪拌軸的徑向方向受到較大的慣性作用力，攪拌筋與轉動件不能很好的相對攪拌器發生轉動，進而影響了消泡器的消泡效果O

　　1.雙層攪拌罐，包括罐體，罐體內設置有攪拌軸以及設置在攪拌軸上的攪拌器，所述攪拌軸設置有驅動其轉動的驅動機構，其特征在于:所述攪拌軸上設置有消泡器，所述消泡器包括第一轉動件以及若干數量的攪拌筋，所述第一轉動件與所述攪拌軸樞轉連接，所述攪拌筋的一端與所述第一轉動件固定連接;所述消泡器還包括第二轉動件，所述第二轉動件與所述攪拌軸樞轉連接，所述攪拌筋相對第一轉動件另一端與所述第二轉動件固定連接，所述攪拌筋呈外凸的圓弧狀設置。

　　2.根據權利要求1所述的雙層攪拌罐，其特征在于:所述消泡器設置有若干數量個，所述攪拌器設置在所述攪拌軸對應罐體的底部位置，各個消泡器呈間隔設置在所述攪拌軸相對攪拌器的上方位置，各個消泡器的第一轉動件與第二轉動件均分別呈軸向定位、周向可轉動設置在所述攪拌軸上。

　　3.根據權利要求1或2所述的雙層攪拌罐，其特征在于:所述罐體包括內膽以及設置在內膽外側的夾套，所述內膽與夾套之間設置有介質容腔，所述夾套上對應罐體的上方位置設置有與所述介質容腔相導通的循環水出口，所述夾套上對應罐體的底部位置設置有與所述介質容腔相導通的循環水進口。
