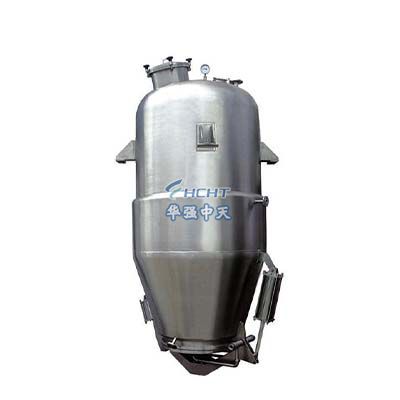

多爪式直筒型提取罐適用于制藥、生物、飲料、食品、化工等行業的植物、動物的常壓、加壓水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶媒回收等工程操作，特別是使用動態提取或逆流提取效果更佳，時間短，藥液含量高。

　　多爪式直筒型提取罐是為中藥廠，煮、提工序設計的多用設備，在本工序內能提取，酒精回收，揮發油分離。 本設備除提取罐主設備外,還附有捕沫器、冷卻器、油水分離器等。這些設備凡與藥物接觸處均采用了不銹鋼制成,加熱夾層經壓力容器檢驗部門嚴格檢測。 本設備在提取過程中是通過冷凝器,油水分離器等組成，完全密封的可循環的系統內完成,同時在廢渣中收回有機溶媒。

　　多爪式直筒型提取罐提取原理:

　　(1)如水提：水和中藥裝入提取罐內，開始給夾層熱源，罐內沸騰后減少供給熱源，保持罐內沸騰即可，維持時間根據提取藥理工藝而定，如密閉提取需給冷卻水，使蒸汽汽體冷卻后回到提取罐內，保持循環和溫度。

　　(2)如醇提：先將藥和酒精加入罐內必須密閉，給夾層熱源蒸汽，打開冷卻水使罐內達到需要溫度時減少供給熱源，使上升汽態酒精經過冷凝器后成液態酒精回流即可，為了提高效率，可用泵強制循環，使藥液從罐下部通過泵吸出再缸上部進口回至罐內，解除局部溝流。

　　(3)提油：先把含有揮發油的中藥和水加入提取罐內,打開油分離器的循環閥門,調整旁通回流閥門,開供給熱源閥門達到揮發溫度時打開冷卻水進行冷卻,經冷卻的藥液應在分離器內保持一定高度使之分離,再個油水分離器輪換使用。

　　(4)回收油精： 將酒精加入缸內，給蒸氣打開冷卻水，再打開回收閥門即可。

　　多爪式直筒型提取罐主要特點：

　　1. 優良的排渣門：采用雙氣缸開合，多點主動鎖緊結構，開合平穩、可控，鎖緊安全，絕無泄漏;

　　2. 自鎖安全性功能：當鎖緊后，即便停電停氣也不存在自動脫落和泄露的可能;

　　3. 提取液快速出液：具有獨特過濾結構，基本解決藥渣堵塞過濾網并出液難問題;

　　4. 底蓋具有加熱功能，使罐內加熱無死角，提高單位時間內提取效率;

　　5. 底蓋蒸汽反沖系統，避免蒸汽反沖，出現罐體“爆破”現象;

　　6. 獨特的油水分離器，增加揮發油在分離器中分層的空間與時間，從而有效對油、水進行分離。
