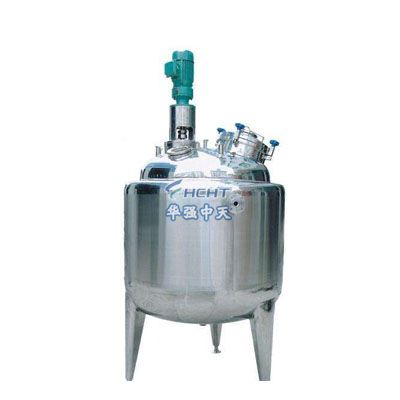

攪拌罐結構特性：

　　1、容積：50L、100L、200L、300L、500L、600L、1000L～5000L(可根據客戶需要按需定制，各種非標設計)。

　　2、加熱方式：

　　第一種：采用電熱管插入夾套內，夾套內以導熱油或水為加熱介質，加熱均勻，外面設置保溫層，熱損失小。

　　第二種加熱方式：夾套內或者盤管內蒸汽加熱。夾套內蒸汽加熱屬于壓力容器，一般為了節約成本建議采用外半管蒸汽加熱。

　　第三種加熱方式：熱介質循環加熱，即通過其他加熱裝置將介質加熱到需要的溫度以上后，通過泵送設備進行循環。循環管路均需要保溫，防止熱量散失及溫度過高不小心碰到燙傷。

　　3、物料加熱溫度：≤320℃。根據溫度要求和加熱時間要求，選用不同加熱方式，配備不同功率電加熱管或不同壓力的蒸汽熱源或不同溫度熱介質。

　　4、溫度控制：采用熱電偶及保溫或者PID恒溫控制，恒溫控制溫差±≤1°。根據需要可以選用數顯式溫度表進行溫度顯示，或者配備帶溫控儀的溫度傳感器或者采用兩點測溫法，進行溫度控制及顯示。

　　5、攪拌罐罐體：內表面鏡面拋光處理，精拋光Ra≤0.4μm。外表面采用鏡面或者2B橫紋板。

　　6、上蓋：采用兩扇可開式活動蓋(下斜底結構，或下錐底(或橢圓、蝶形封頭)結構)，便于清洗，也可以選用上下錐形封頭結構或上下橢圓(或蝶形)封頭結構。內表面鏡面拋光處理(粗糙度Ra≤0.4μm)，外表面機械拋光至Ra≤0.8μm。

　　7、罐底結構：經旋壓加工成R角，與內罐體焊接、拋光后無死角，并向出料口方向呈5°傾斜，便于放凈物料無殘留。

　　8、夾套形式：根據加熱方式的不同而選用不同的夾套形式，包括全夾套、半管夾套、可拆式夾套。

　　9、保溫材料：采用填充珍珠棉、巖棉或聚氨酯澆注發泡，保持與外界的溫差，達到隔熱保溫的效果。

　　10、外殼體表面處理方式：鏡面拋光或2B原色亞光或2B磨砂面亞光處理。

　　11、攪拌裝置：頂部中(偏)心攪拌，減速機輸出軸與攪拌槳軸采用可拆式聯軸器連接，方便拆裝與清洗。

　　12、攪拌轉速：15～120r/min(定速或定制 );按工藝要求攪拌槳形式：框式、錨式、槳葉式、渦輪式等可選或者根據客戶特殊要求設計。

　　13、攪拌罐配置：電氣控制箱(含溫度儀、液位計量、壓力顯示、開關、指示燈、射燈開關等)、人孔、進出料口、冷熱媒介質進出口、備用口、清洗口、滅菌口、取樣口、溫度表口、壓力表口、真空口等。

　　14、攪拌罐材質：內罐體SUS304或SUS316L;夾套為Q235-B或SUS304;外保溫殼體為

　　SUS304。

　　15、各進出管口工藝開孔與內罐體焊接處均采用翻邊工藝圓弧過渡，光滑易清洗無死角，外表美觀。

　　攪拌罐管口配置：

　　罐體配有人孔(可兼職固體加料口)、進料口、出料口、視鏡、射燈、呼吸口、CIP(配衛生萬向清洗球)、SIP口、無菌取樣口、溫度表、溫度傳感器、冷熱介質進出口、取樣口等工藝管口。

　　管口可按工藝進行設計、制造，管口連接形式有快裝卡盤式、法蘭式、螺紋式，根據工藝要求選用。
